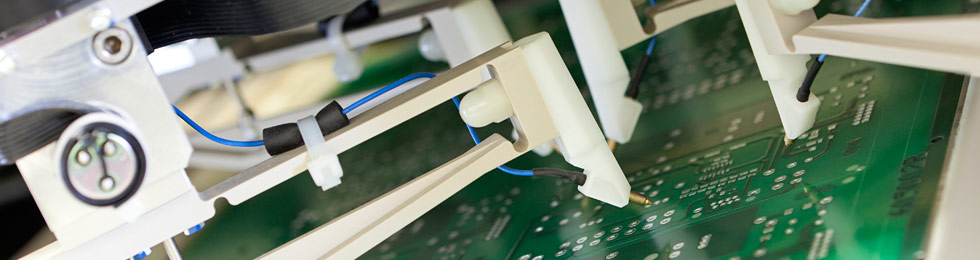

Fertigung & Produktion

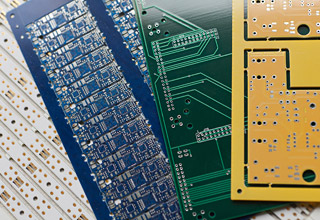

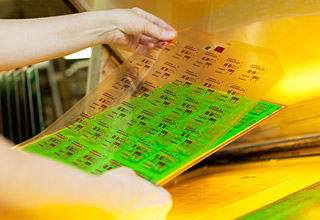

Steimer Leiterplatten sind erhältlich

  • einseitig
  • doppelseitig
  • Multilayer 4 Lagen (ML4)
  • Multilayer 6 Lagen (ML6)
  • Multilayer 8 Lagen (ML8)
  • andere

Folgende Daten können wir verarbeiten

  • Gerberdaten (Standard RS-274-D)
    Zusätzlich werden Blendentabellen benötigt.
  • Gerberdaten (Extended RS-274-X)
    Es werden keine Blendentabellen benötigt, diese sind  in den Gerberdaten definiert.
  • HPGL
    Bitte Strichbreite angeben.
  • Postscript
    Keine Nachbearbeitung der Daten möglich.
  • Eagleboard
    Bitte Versionsnummer angeben. Nachteil: standardmäßig ist die Proportionalschrift in EAGLE voreingestellt. Ändern Sie diese auf jeden Fall auf Vektorschrift, da ansonsten die Schriften nicht so aussehen wie auf Ihrem Bildschirm dargestellt.
    • Eagle-Daten BRD-File
    • Sprintlayout
      Bitte Versionsnummer angeben
    • alle weiteren CAM-Formate
      Bitte das CAD Programm und Versionsnummer angeben.
    • Handprogrammierung nach Ihren Vorgaben
    • Target
    • PDF-Daten
    • DXF-Daten

Bohrdaten

  • Sieb & Meyer
    Alternative zu Excellon Bohrdaten
  • Excellon
    Standardformat für alle Bohrdaten

  • Eagleboard
  • alle weiteren CAM-Formate
  • Handprogrammierung nach Ihren Vorlagen

Infodateien

Die Infofdateien erleichtern uns die Arbeit und führen zu verkürzten Produktionszeiten.
Bitte geben Sie Folgendes an:

  • Dateizuordnung
  • Name der Leiterplatte
  • Maße
  • Ausführung
  • Toleranzen
  • Bohrdurchmesser

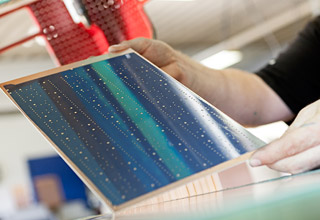

Wir verfügen über folgende Basismaterialien

  • FR2
  • FR3
  • FR4
    halogenfrei
  • FR4 HTG
  • FR4
    in schwarz
  • FR4
    in blau
  • CEM1
  • CEM3
  • Rogers
  • Polyimid
  • Alukern

Materialdicke

  • 0,3 mm bis 7,0 mm

Leiterplatten-Maße

  • max 600x380

Kupferdicke

  • 35µ-150µ

Bestückungsdruck

  • eine Seite
  • zwei Seiten
  • ohne
  • weiß
  • gelb
  • schwarz

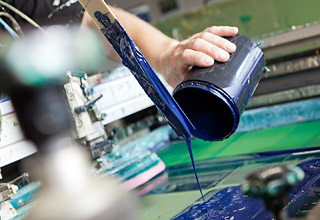

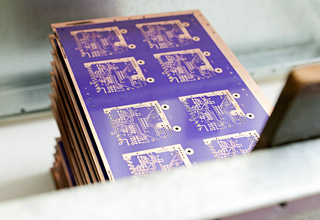

Lötstopplack

Der Lötstopplack dient dem Schutz der Platinenoberfläche vor Oxidation der nicht zu lötenden Kupferflächen, sowie vor allgemeinen mechanischen Beschädigungen der Oberfläche.

Eine weitere positive Eigenschaft des Lötstopplackes auf Epoxydharzbasis  ist die Verbesserung der Kriechstrom – und elektrischen Durchschlagsfestigkeit.

Stopplackfarben

  • grün
  • weiß
  • gelb
  • schwarz
  • blau
  • rot

Kontur

  • gefräst
  • geritzt
  • gefräst + geritzt
  • andere

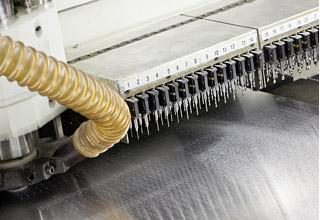

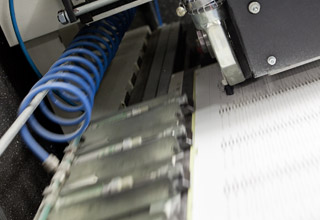

Bohren, Fräsen, Ritzen

Wir bohren Ihre Leiterplatte nach Ihren Angaben bzw. Bohrdaten.
Hierbei beachten Sie bitte: Kleinste Bohrung 0,3mm

Wir fräsen Leiterplatten nach Wunsch und Angabe in Ihren Daten. Möglich ist das Fräsen der Innen- und Außenkonturen. Mindestabstand von Leitbildstrukturen und Massenflächen von der Fräskontur 200µ, Strichstärke von Leiterplattenkonturen (Innen und Außenkonturen) min. 25µ, Abstand zwischen Leiterplatten und Multinutzen min. 2mm, Kupfer darf nicht angefräst werden.

Wir können Ihre Leiterplatten Tiefenfräsen. Hierunter verstehen wir Z-Achsen-kontrolliertes Fräsen.
Die Alternative zum Fräsen ist das Ritzen. Diese Technik wird vor allem bei Bestückungsautomaten eingesetzt. Die einzelnen Leiterplatten werden hierbei beidseitig mit einem Scheibenfräser bis auf einen Reststeg angeritzt.
